Kotwy samowiercące to zaawansowany typ prętów stalowych z pełnym gwintem. SDA to całkowicie gwintowany pręt z pustą stalową rurą o średnicy wewnętrznej i zewnętrznej. Jest wyposażona w wiertło protektorowe na końcu ułatwiające proces wiercenia, łącznik do połączenia dwóch prętów SDA, nakrętkę, płytę podstawy itp. Pusta rura stalowa ma z jednej strony wiertło protektorowe, a z drugiej strony jest zawiązana nakrętka i stalowa płyta podstawy. Pustą rurę stalową umieszcza się w środku wywierconego otworu za pomocą centralizatora, aby utrzymać jej położenie. Zaprawa, która pokrywa obwód SDA, chroni SDA w agresywnych warunkach środowiska, przy jednoczesnej interakcji podłoża zaprawy i pręta zaprawy na całej długości wiązania gwintowego. Wiertło samowiercące różni się w zależności od warunków skały lub gleby.

Pusta rura stalowa ma większą wytrzymałość na zginanie i większą powierzchnię obwodu w porównaniu do litego pręta stalowego (gwoździa gruntowego) o tym samym polu przekroju poprzecznego. Ze względu na te zalety kotwy samowiercącej ma ona przewagę nad innymi w zakresie wzmacniania prętów litych, gwoździ gruntowych i kotew skalnych. Montaż SDA można wykonać za pomocą małej wiertarki, która może poruszać się w trudno dostępnych obszarach i zapewnia prace zabezpieczające skarpy w trudno dostępnych miejscach. Jego zastosowanie to nie tylko zastosowanie do wzmacniania gruntu i zboczy, ale także zastosowanie w tunelach, np. podbijanie w celu rozbudowy tunelu.

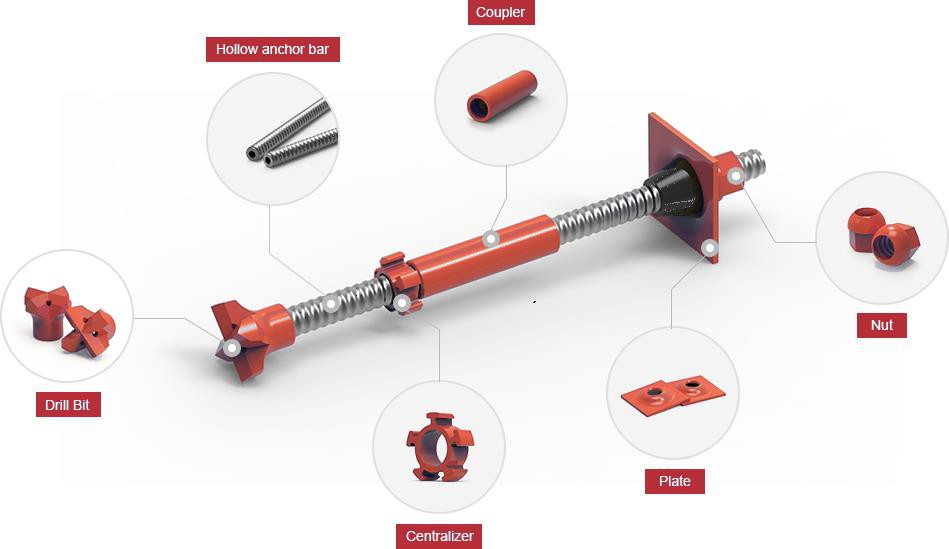

Składniki SDA

● Wiertło

Jednym z głównych elementów tej technologii jest wiertło protektorowe. Pomaga w jednoczesnym wierceniu i wkładaniu operacji SDA. Zwiększa to produktywność instalacji SDA. Jakość wiertła ofiarnego określa poprawę szybkości penetracji, wydajności i opłacalności techniki SDA.

● Pusty drążek kotwiący

Proces walcowania zwiększa granicę plastyczności stali. W pełni gwintowany drążony pręt umożliwia wiercenie za pomocą wiertła protektorowego na jednym końcu, a na drugim końcu można go podłączyć do standardowego narzędzia wiertniczego, które działa jednocześnie podczas wiercenia i fugowania. Pełna długość gwintu SDA sprawia, że bardziej korzystne jest łączenie rusztu z zaprawą i rurą oraz umożliwia wykonywanie połączeń i złączy wiertniczych.

● Łącznik

Głównym celem łączników jest zapewnienie połączenia pomiędzy osadzeniem każdej pustej rury w połączeniu czołowym. Jest to główny element przenoszenia energii od końca do końca kotwy i zapewnia maksymalną energię udarową wiertła przy mniejszych stratach.

● Płyta

Płyta nośna o wystarczającej grubości blach stalowych, posiadająca wymagany centralny otwór na powierzchni czołowej SDA. Główną funkcją tej płyty jest przeniesienie obciążenia rozciągającego SDA na podłoże.

● Nakrętka

Nakrętki sześciokątne są wykonane ze stali o wysokiej wytrzymałości i mają odpowiednio wykonane krawędzie, aby spełnić wymagania specyfikacji kotew i innych operacji.

● Centralizator

Centralizatory służą do centrowania drążonych prętów w otworze wiertniczym i zapewnienia prawidłowego otuliny elementu nośnego zgodnie z obowiązującymi normami i aprobatami.

Aplikacja

● Stabilizacja zboczy

Kotwy samowiercące doskonale nadają się do stabilizacji zwietrzałych lub nieskonsolidowanych skał. Technika ta jest lepszą formą stabilizacji, ponieważ technika SDA jest stosunkowo łatwą i szybką metodą instalacji w porównaniu do przestarzałych metod.

● Fundamenty z mikropalami

Pale SDA można stosować podobnie jak pale jednopalcowe i mikropale, ponieważ są to pale wiercone składające się ze zbrojenia stalowego z wtryskiwaną zaprawą. Kotwy te stosowane są podobnie jak mikropale do stabilizacji gruntu i związanych z tym problemów z fundamentami. Kotwy te nadają się do obciążeń rozciągających i ściskających w zmiennych warunkach gruntowych.

● Tunelowanie

Kotwy samowiercące najlepiej nadają się do stabilizacji robót wzmacniających tunele. Przeważnie w przypadku miękkich skał i przeciążonego gruntu, SDA nadają się do ochrony dachów.

Specyfikacja

Typ wiertła

WIERĆ EITS
Kształt bitu
Typ bitowy	Kawałek gliny	XX	BYŁY	WE	ES-F	ES-D	EY	EYY	ECC	EXX	ESS-F

Wydajność

•Orzech（Sześciokąt/Kopuła）

Opis	R32	R38	R51	T51	T76	T103	T108	Jednostka
Rozmiar klucza	46	50	75	100	100	125	125	mm
Długość	45	60	70	80	80	80	80	mm
Waga	0.4	0.5	1.6	2.7	2.4	2.9	3.1	kg

•Łącznik

NIE.	Dający się przystosować Śruba	Średnica zewnętrzna mm	Długość mm	Twardość HRC	Waga kg	Typ stali	Typ gwintu Ręka lewa/prawa
1	T30	38	105	25-30	0.45	PL10083-1=4140=42CrMo	L/R
2	T40	54	140	25-30	1.20
3	T52	70	160	25-30	2.30
4	T73	95	235	25-30	4.30
5	T76N	95	200	25-30	4.30
6	T76S	97	220	25-30	5.40
7	T103	123	255	25-30	7.45
8	T108	130	220	25-30	7.4

•Centralizator

NIE.	Średnica zewnętrzna mm	Długość mm	Średnica otworu mm	Typ stali	Waga kg
1	68	35	35	CK45	0.35
2	70	35	40		0.36
3	85	40	52		0.52
4	95	40	67		0.53
5	125	40	67		0.86
6	140	50	80		1.25
7	170	60	112		2.15
8	65	35	35		0.30
9	70	35	40		0.36
10	85	40	53		0.52
11	103	60	150		1.4
12	110	50	80		0.75
13	140	60	112		1.25
14	150	60	108		1.62

•Pusty drążek kotwiczny

NIE.	Powierzchnia Leczenie	Średnica zewnętrzna mm	Średnica wewnętrzna mm	Waga k/mg	Typ stali	Typ gwintu Ręka lewa/prawa	Obciążenie końcowe KN	Obciążenie wydajnością KN	Numer części
NIE.	Powierzchnia Leczenie	Średnica zewnętrzna mm	Średnica wewnętrzna mm	Waga k/mg	Typ stali	Typ gwintu Ręka lewa/prawa	Obciążenie końcowe KN	Obciążenie wydajnością KN	Numer części
1	Powłoka epoksydowa lub cynkowanie ogniowe	25	14	2.30	PL10083-1=4140=42CrMo	L/R	200	150	R25N-14
2		32	21	2.90			280	230	R32N-21
3			18.5	3.40			280	230	R32N-18.5
4			16	3.60			360	280	R32S-16
5			15.5	3.80			405	350	R32SS-15.5
6		38	19	5.50			500	400	R38N-19
7		38	21	4.80			500	400	R38N-21
8		51	36	7.00			550	450	R51L-36
9		51	33	8.40			800	630	R51N-33
10		30	11	3.41			320	260	T30-11
11			14	2.87			275	220	T30-14
12			16	2.70			245	190	T30-16
13		40	16	6.60			660	525	T40-16
14		40	20	5.60			540	425	T40-20
15		52	26	9.87			925	730	T52-26
16		64	44	11.60			1042	900	RR64-44
17		73	53	14.10			1160	970	T73-53
18			56	10.75			1035	830	T73-56
19			45	17.80			1585	1270	T73-45
20			35	21.20			1865	1430	T73-35
21		76	45	15.00			1900	1500	T76S-45
22			51	19.70			1600	1200	T76N-51
23			54	15.80			1620	1220	RR76-54
24		103	78	25.30			2270	1800	T103-78
25		103	51	44.60			3660	2670	T103-51
26		108	82	27.90			2580	1980	RR108-82
27		111	82	25.00			2640	2000	T111L-82
28		111	75	34.50			3650	2750	T111N-75
29		127	111	28.90			2320	2030	T127-111
30		130	60	75.00			7940	5250	T130-60

•Płyta

NIE.	Dający się przystosować Gotowane	Rozmiar mm	Grubość mm	Średnica otworu mm	Waga kg	Typ stali
1	R25N	150*150	8	30	1.40	Q235B
2	R32L/R32N	200*200	10	35	3.00
3	R32S/R32SS	200*200	12	35	3.70
4	38N	200*200	12	41	3.60
5	51L	200*200	30	60	8.80
6	51N	200*200	40	60	18.50
7	T30	200*200	8	36	2.45
8	T40	200*200	12	54	3.50
9	T52	220*220	35	65	12.15
10	T73	250*250	40	80	18.50
11	T76N/T76S	250*250	40	80	19.50
12	T103	300*300	50	110	33.00
